解析SMT貼片加工技術的組裝方式

發布時間:2016-12-24 11:56:05 作者:托普科點擊次數:93

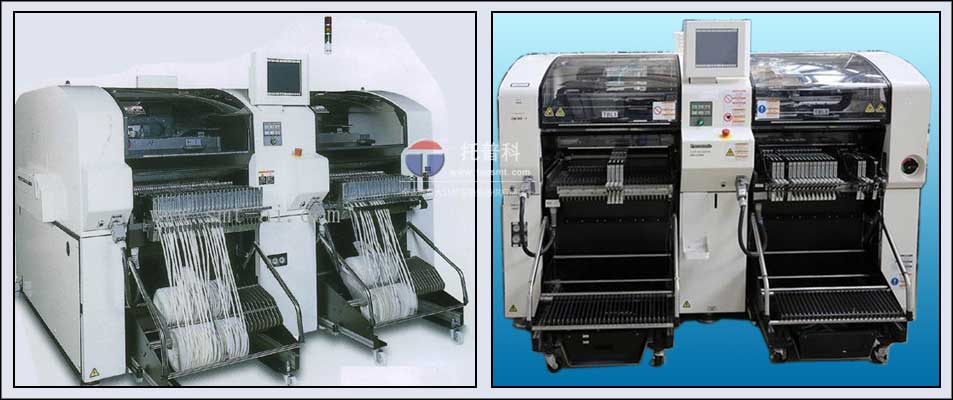

貼片機應用領域廣，技術含量高，今天托普科小編貼片加工工藝的組合方式進行交流。

根據組裝產品的具體要求和組裝設備的條件選擇合適的組裝方式，是高效、低成本組裝生產的基礎，也是SMT貼片加工工藝設計的主要內容。所謂表面組裝技術，是指把片狀結構的元器件或適合于表面組裝的小型化元器件，按照電路的要求放置在印制板的表面上，用再流焊或波峰焊等焊接工藝裝配起來，構成具有一定功能的電子部件的組裝技術。
　　在傳統的THT印制電路板上，元器件和焊點分別位于板的兩面，而在SMT貼片印制電路板上，焊點與元器件都處在板的同一面上。因此，在SMT貼片印制電路板上，通孔只用來連接電路板兩面的導線，孔的數量要少得多，孔的直徑也小很多，因而就能使電路板的裝配密度極大提高。下面靖邦SMT貼片加工廠整理介紹SMT貼片加工技術的組裝方式。

　　一、SMT單面混合組裝方式
　　第一類是單面混合組裝，即SMC/SMD與通孔插裝元件(17HC)分布在PCB不同的一面上混裝，但其焊接面僅為單面。這一類組裝方式均采用單面PCB和波峰焊接(現一般采用雙波峰焊)工藝，具體有兩種組裝方式。
　　(1)先貼法。第一種組裝方式稱為先貼法，即在PCB的B面(焊接面)先貼裝SMC/SMD，而后在A面插裝THC。
　　(2)后貼法。第二種組裝方式稱為后貼法，是先在PCB的A面插裝THC，后在B面貼裝SMD。
　　二、SMT雙面混合組裝方式
　　第二類是雙面混合組裝，SMC/SMD和T.HC可混合分布在PCB的同一面，同時，SMC/SMD也可分布在.PCB的雙面。雙面混合組裝采用雙面PCB、雙波峰焊接或再流焊接。在這一類組裝方式中也有先貼還是后貼SMC/SMD的區別，一般根據SMC/SMD的類型和PCB的大小合理選擇，通常采用先貼法較多。該類組裝常用兩種組裝方式。
　　(1)SMC/SMD和‘FHC同側方式，SMC/SMD和THC同在.PCB的一側。
　　(2)SMC/SMD和iFHC不同側方式，把表面組裝集成芯片(SMIC)和THC放在PCB的A面，而把SMC和小外形晶體管(SOT)放在B面。
　　這類組裝方式由于在PCB的單面或雙面貼裝SMC/SMD，而又把難以表面組裝化的有引線元件插入組裝，因此組裝密度相當高。
SMT貼片加工的組裝方式及其工藝流程主要取決于表面組裝組件(SMA)的類型、使用的元器件種類和組裝設備條件。大體上可將SMA分成單面混裝、雙面混裝和全表面組裝3種類型共6種組裝方式。不同類型的SMA其組裝方式有所不同，同一種類型的SMA其組裝方式也可以有所不同。
