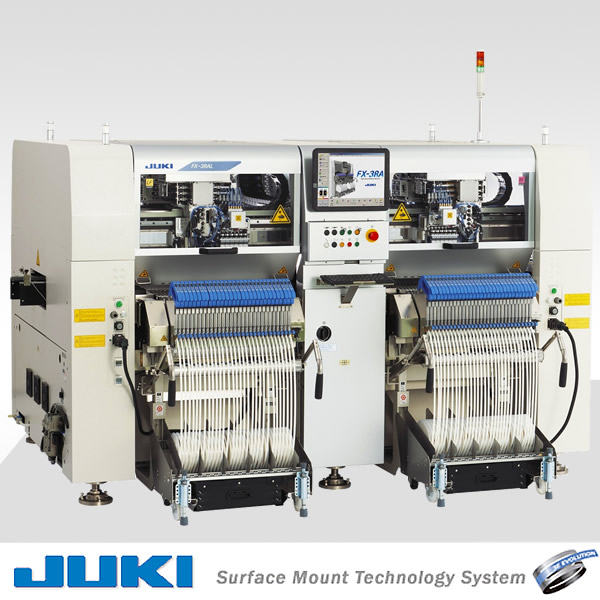

JUKI貼片機FX-3RA

JUKI貼片機FX-3RA 芯片元件 90,000CPH（0.040秒/芯片，最佳條件） 66,000CPH:芯片（按照IPC9850標準） ■ 0402芯片～33.5mm方形元件 ■ 激光識別:±0.05mm（±3σ） ■ 激光貼裝頭在高速移動中（on-the-fly）進行飛行識別 ■ 2個工作臺/4個軸臂/4個貼裝頭/24個吸嘴的結構 ■ 采用ＸＹ軸線性伺服馬達和全閉環控制 ■ 最多可裝載240種元件 ■電動/機械式更換臺車

135-1032-6713 立即咨詢

產品介紹

JUKI貼片機FX-3RA

芯片元件
90,000CPH（0.040秒/芯片，最佳條件）
66,000CPH:芯片（按照IPC9850標準）
■ 0402芯片～33.5mm方形元件
■ 激光識別:±0.05mm（±3σ）
■ 激光貼裝頭在高速移動中（on-the-fly）進行飛行識別
■ 2個工作臺/4個軸臂/4個貼裝頭/24個吸嘴的結構
■ 采用ＸＹ軸線性伺服馬達和全閉環控制
■ 最多可裝載240種元件
■電動/機械式更換臺車

規格/機種名稱		高速模塊式貼片機 FX-3RAL	高速模塊式貼片機 FX-3RAXL
基板尺寸	L基板用(410×360mm)	○	-
	L-wide 基板用(510×360mm)*1	○	-
	XL基板用(610×560mm)	-	○
	長尺寸基板*1	800×360ｍｍ	800×560ｍｍ
元件高度	6mm規格	○
元件尺寸	激光識別	0402(英制01005)～□33.5mm
元件貼裝速度 (芯片元件)	最佳條件	0.040秒/芯片(90,000CPH)*2
	IPC9850	66,000CPH*2
元件貼裝精度	激光識別	±0.05mm(±3σ)
元件貼裝種類		最多240種（換算成8mm帶 (使用電動式雙軌帶式供料器時)）
