貼片機供料器_飛達_feeder種類型號說明及使用注意事項
貼片機供料器_飛達_feeder種類型號說明及使用注意事項
SMT貼片機飛達是英文Feeder的音譯，一般稱為供料器或送料器，作用就是將SMD原件安裝在供料器上，供料器為貼片機提供原件進行貼片，形象比喻：供料器就像吃飯的菜盤子，不同的盤子裝不同的食物，供人吃飯。盤子就是供料器，盤子里的菜就是電子元件。
飛達種類
紙帶飛達和膠帶飛達，紙帶飛達有頂針，膠帶飛達沒有頂針有料帶引導槽。
飛達型號
8mm,12mm,16mm,24mm,32mm,44mm,52mm等
飛達類型
高速機飛達，乏用機飛達，電氣動飛達，高速機飛達沒有導料管，乏用機飛達有導料管，電氣動飛達是高速貼片機飛達專用。
飛達孔位
飛達齒輪外圈兩頂點之間的距離，分別為2mm和4mm，4mm間距的飛達通常適用于大于等于0603的物料，2mm間距的飛達適用于0402以下的物料。
飛達識別
例如：MV8*4--0001

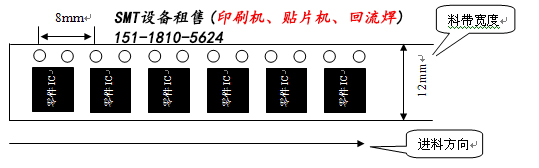

MV指高速機飛達，8*4指飛達的規格，8代表料帶的寬度，4代表料帶料與料之間的距離，0001表示飛達編號
飛達使用注意事項
1、操作員上料時應注意飛達的壓蓋是否扣緊，以免撞壞吸嘴。上料時要區分膠帶與紙帶飛達,以免造成吸取不良.
2、當把飛達上到機器上時應注意看掛鉤是否扣緊，如扣緊后還有晃動應立即更換飛達，再將其交給飛達維修員。
3、不用的飛達必須扣緊上蓋，并按要求放回到飛達存放架上。搬運飛達時，距離較近時需用手搬運，較遠時用小車搬運，飛達重疊不得超過3個，以免使其變形。
5、不良飛達應貼上紅色標簽并送到維修處待維修人員處理。
6、飛達上不能隨意亂貼其它的標簽，其蓋子用完后不可隨意亂放。
